立体声环绕蓝牙音频传输方案,N8900-S24在眼部按摩仪上的应用

作者:九芯电子时间:2023-01-30 15:25:54298次浏览

信息摘要:

N8900-S24音频蓝牙功放芯片是广州九芯电子自主研发的一款,工业级立体声音频蓝牙传输方案,其体积小、功耗低、集成度高、传输速度快 等特点,被许多工程师认可。仅需在N8900-S24蓝牙芯片外围,加上少许的元器件,即可实现高品质立体声无线接收;N8900-S24蓝牙音频芯片,32位CPU+DSP硬解码,针对不同产品,N8900-S24拥有多个...

N8900-S24音频蓝牙功放芯片是广州九芯电子自主研发的一款,工业级立体声音频蓝牙传输方案,其体积小、功耗低、集成度高、传输速度快 等特点,被许多工程师认可。仅需在N8900-S24蓝牙芯片外围,加上少许的元器件,即可实现高品质立体声无线接收;

N8900-S24蓝牙音频芯片,32位CPU+DSP硬解码,针对不同产品,N8900-S24拥有多个IO口资源,可通过调用通讯口,可实现不同功能的定制开发,大大简化了产品的开发难度,也能降低MCU的开发资源;

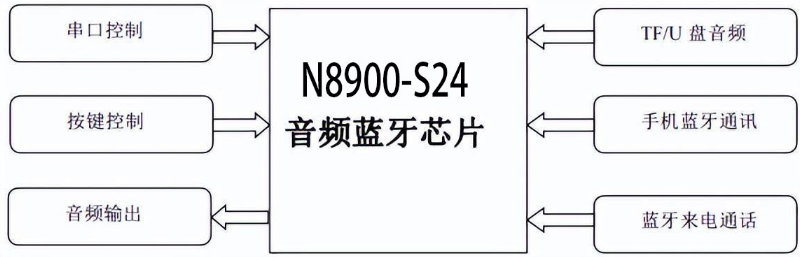

N8900-S24功能框图



芯片最小系统组成:音频蓝牙芯片+26M 晶振+功放即可实现蓝牙连接播放。外围可扩展通过串口、定制按键控制,挂载 Flash、TF 卡、U 盘播放。

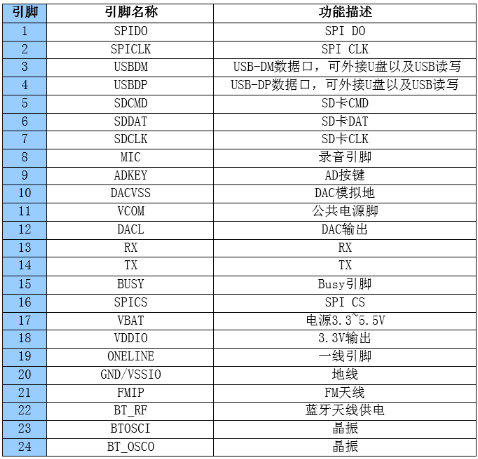

N8900-S24管脚定义图



N8900-S24芯片特性

★32 位 CPU+DSP 硬件解码

★FAT 文件系统管理设备,安全稳定。

★蓝牙 V5.0

★支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48

★解码格式,支持 MP3/WAV

★16 位 DAC 立体声输出,SNR>90dB

★多种录音模式

★USB2.0 OTG

★多种控制模式、两线串口模式、一线串口控制

★支持上一曲,下一曲,播放、暂停、停止、选曲、等常用功能控制

★支持播放曲目序号获取,总曲目及目录总曲目等信息获取

★支持各种信息查询,轻松获取语音芯片的当前状态

★支持 30 级音量调节

★支持 5 种 EQ 调节

★支持 7 种播放模式控制,可以适应不同的应用

★专用的 BUSY 信号输出指示

★支持各种状态变化信息返回,如设备插拨等

★成熟的指令和指令解析,让应用更稳定

★专用配套上位机,快速上手,方便调试,指令自动生成.
