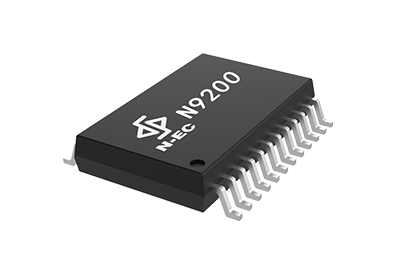

N9200音乐芯片

产品特征:
★DSP硬解码,24 位DAC/非PWM输出,动态范围支持90dB,信噪比支持85dB;
★多种控制模式:UART串口模式、一线串口模式、AD按键控制模式;
★30级音量可调,5种EQ可调(NORMAL—POP—ROCK—JAZZ--CLASSIC);
★FAT16、FAT32 文件系统,*大支持32G TF 卡/U盘;
★支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48;


资料下载 全国热线
400-8616-826
产品介绍

专注语音IC、语音模块、音乐贺卡机芯研发

产品简介

       N9200是一个提供串口的MP3芯片,极限的集成了MP3、WMV 的硬解码芯片。它包括了N9200A与N9200B音乐MP3芯片,同时软件支持TF 卡驱动,支持电脑直接更新spi-flash 的内容,支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐,以及如何播放音乐等功能,无需繁琐的底层操作,音质优美,使用方便,稳定可靠是此款产品的特点。另外该芯片也是深度定制的产品,专为固定语音播放领域开发的低成本解决方案。

九芯N9200 MP3解码芯片特征

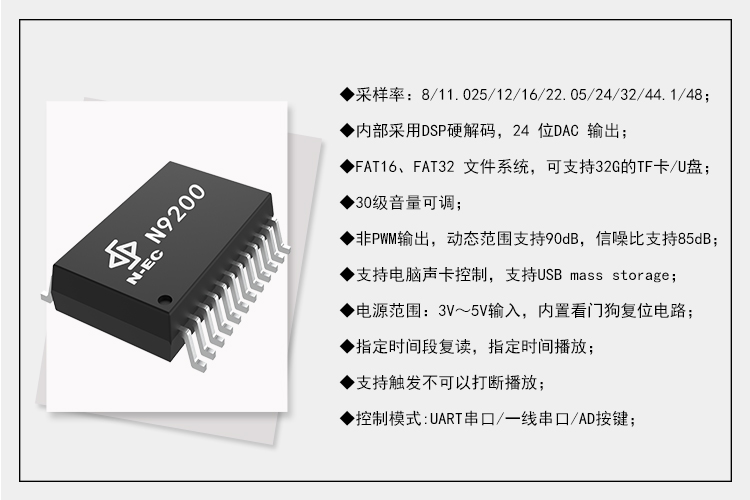

九芯N9200 MP3解码芯片特征

九芯N9200 MP3解码芯片管脚图

九芯N9200 MP3解码芯片管脚

控制模式

<span color:#337fe5;"="" style="color: rgb(51, 127, 229);">ADKEY按键控制
我们采用的是ADKEY按键控制的方式,取代了传统了矩阵键盘的接法,这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单,模块默认配置2 个AD 口,10个按键的阻值分配,如果使用在强电磁干扰或者强感性、容性负载的场合,请参考我们的"N9200 MP3模块数据手册"。
MCU一线串口控制

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式N9200支持单片机模拟一线串口控制,该控制方式简单方便,适用于多种单片机

应用范围

       N9200 MP3解码芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器,语音玩具,语音报警器,汽车电子,小家电,念佛机,游戏机,工艺礼品、智能锁(指纹锁,密码锁,刷卡锁),扫码机等等。

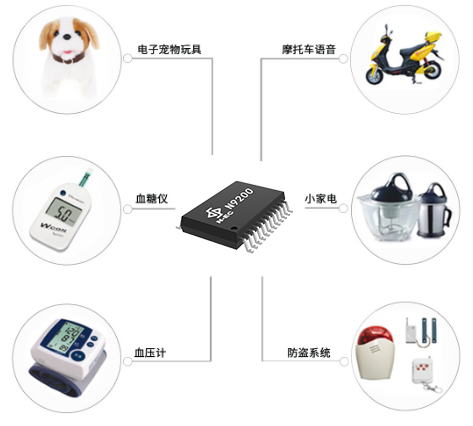

九芯N9200 MP3解码芯片应用范围
